SICHERHEITSGURTE

  • 1
  • 2
  • 3
  • 4
  • 5

Legen Sie zu Ihrem Schutz die Sicherheitsgurte auch bei kurzer Fahrstrecke an. Beachten Sie zudem die gesetzlichen Bestimmungen des jeweiligen Landes.

Um einen optimalen Schutz zu gewährleisten, stellen Sie vor dem Anlassen erst Ihre Sitzposition und anschließend die Sicherheitsgurte für alle Insassen ein.

Einstellen der Sitzposition

- Setzen Sie sich im Sitz ganz nach hinten (Mantel, Jacke usw. vorher ausziehen). Dies ist die wichtigste Voraussetzung für eine optimale Abstützung des Rückens;

- wählen Sie durch Vor- oder Zurückschieben des Sitzes den richtigen Abstand zu den Pedalen. Der Sitz sollte so weit wie möglich nach hinten gestellt sein, Kupplungs- und Bremspedal müssen sich jedoch komplett durchdrücken lassen. Stellen Sie die Rückenlehne so ein, dass die Arme leicht angewinkelt sind;

- stellen Sie die Kopfstütze ein. Für ein Höchstmaß an Sicherheit sollte der Abstand zwischen Kopf und Kopfstütze so gering wie möglich sein;

- stellen Sie die Sitzhöhe ein. Diese Einstellung optimiert Ihre Sicht;

- stellen Sie die Lenkradhöhe ein.

Damit die hinteren Sicherheitsgurte optimalen Schutz bieten, müssen die Rücksitze korrekt arretiert sein. RÜCKSITZE: Normales Fahrgestell RÜCKSITZE: Langes Fahrgestell.

Nicht korrekt eingestellte Sicherheitsgurte können bei Unfällen Verletzungen verursachen.

Es darf nur eine Person mit einem Sicherheitsgurt angeschnallt werden, ob Kind oder Erwachsener.

Auch schwangere Frauen müssen den Gurt anlegen. In diesem Fall darauf achten, dass der Beckengurt ohne großes Spiel nicht zu stark auf den Bauch drückt.

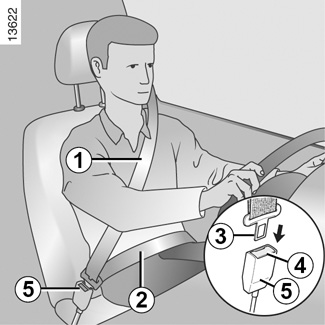

Einstellen der Sicherheitsgurte

Zur korrekten Einstellung und Positionierung der Sicherheitsgurte an allen Sitzplätzen:

- Sitze einstellen (Position der Sitzfläche und Rückenlehnenwinkel, falls vorhanden);

- fest an die Rückenlehne lehnen;

- den Schultergurt 1 so nah wie möglich an den Halsansatz bringen, ohne dass er tatsächlich anliegt (wenn möglich, ggf. die Höhe des Sicherheitsgurtes einstellen) und darauf achten, dass der Schultergurt 1 Kontakt mit der Schulter hat;

- Beckengurt 2 so positionieren, dass er flach auf den Oberschenkeln und am Becken anliegt.

Der Sicherheitsgurt sollte so nahe wie möglich am Körper anliegen, vermeiden Sie es z. B. dicke Kleidung zu tragen, auswölbende Gegenstände unter dem Gurt zu halten usw.

Verriegeln

Rollen Sie den Gurt langsam in einem Zug ab und achten Sie darauf, dass die Schlosszunge 3 in den Schlossrahmen 5 einrastet (die korrekte Verriegelung durch Zug an der Schlosszunge 3 überprüfen).

Blockiert der Gurt, müssen Sie den Gurt wieder aufrollen und anschließend erneut abrollen.

Sollte der Gurt einmal vollständig blockiert sein, ziehen Sie den Gurt langsam, jedoch kräftig um ca. 3 cm heraus. Lassen Sie ihn dann automatisch aufrollen und rollen Sie ihn erneut ab.

Ist er danach nicht wieder funktionsfähig, wenden Sie sich an eine Vertragswerkstatt.

Entriegelung

Drücken Sie den Knopf 4 ein; der Gurt wird von der Aufrollvorrichtung eingezogen. Führen Sie ihn mit der Hand zurück.

ß Warnlampe „Bitte angurten“ Fahrerseite und, je nach Fahrzeug, Beifahrerseite

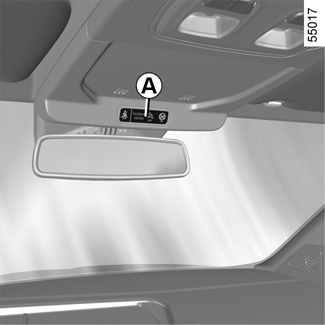

Dies wird auf der zentralen Anzeige A angezeigt, wenn die Zündung des Fahrzeugs eingeschaltet wird und der Sicherheitsgurt bzw. die Sicherheitsgurte des Fahrers und/oder des Beifahrers (wenn der Beifahrersitz besetzt ist) nicht angelegt sind.

Je nach Fahrzeug: wenn der Sitz belegt ist und einer der beiden Sicherheitsgurte nicht angelegt ist oder abgelegt wird, während sich das Fahrzeug mit einer Geschwindigkeit von mehr als etwa 20 km/h bewegt, blinkt die Kontrolllampe ß und es ertönt ca. 120 Sekunden lang ein akustisches Signal.

Hinweis: Ein auf dem Beifahrersitz abgelegter Gegenstand kann in manchen Fällen die Warnleuchte aktivieren, je nach Fahrzeug.

Sicherheitsgurt-Erinnerung hinten, normales Fahrgestell

(je nach Fahrzeug)

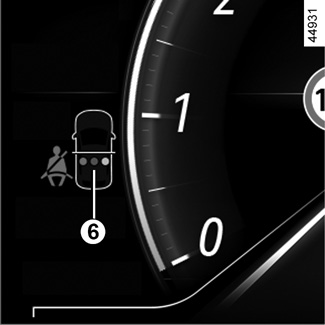

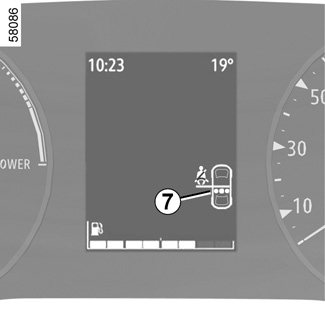

Beim Einschalten der Zündung leuchtet 6 oder 7 auf der Instrumententafel auf. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen hinteren Sicherheitsgurte:

- Öffnen einer Tür;

- Ein hinterer Sicherheitsgurt wird angelegt oder gelöst.

Ablesen der Grafik 6 oder 7, je nach Fahrzeug:

- Anzeige grün: Sicherheitsgurt angelegt

- Anzeige rot: Sicherheitsgurt nicht angelegt.

Wenn die Fahrzeuggeschwindigkeit unter 20 km/h liegt, leuchtet die Grafik 6 oder 7 und jedes Mal ca. 60 Sekunden lang auf, wenn einer der hinteren Sicherheitsgurte angelegt oder gelöst wird.

Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet und einer der hinteren Sicherheitsgurte während der Fahrt geöffnet wird:

- Die Kontrolllampe ß leuchtet im zentralen Display auf;

und

- ertönt 30 Sekunden lang ein Piepton;

und

- die Grafik 6 oder 7 wird mindestens 60 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz wechselt zu rot.

Vergewissern Sie sich stets, dass alle Fondinsassen richtig angeschnallt sind und dass die angezeigte Anzahl angelegter Sicherheitsgurte der Anzahl der besetzten Rücksitze entspricht.

Sicherheitsgurt-Erinnerung hinten, langes Fahrgestell

(je nach Fahrzeug)

Beim Einschalten der Zündung leuchtet 8 oder 9 auf der Instrumententafel auf. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen hinteren Sicherheitsgurte:

- Öffnen einer Tür;

- Ein hinterer Sicherheitsgurt wird angelegt oder gelöst;

- Ein Sitz aus-/eingebaut wird RÜCKSITZE: Langes Fahrgestell.

Ablesen der Grafik 8 oder9, je nach Fahrzeug:

- Anzeige grün: Sicherheitsgurt angelegt

- Anzeige in Rot: der Sitz ist besetzt und der Sicherheitsgurt ist nicht angelegt;

- Graues Symbol: Sitz nicht belegt;

- Weißes Kreuz: der Sitz wurde aus dem Fahrzeug ausgebaut oder nicht wieder elektrisch mit dem Fahrzeug verbunden oder es liegt ein Fehler in der Verbindung des Sitzes mit dem Fahrzeug vor RÜCKSITZE: Langes Fahrgestell.

Die Kontrolllampe ß im zentralen Display erscheint auch beim Einschalten der Zündung, wenn ein Rücksitz besetzt und der Sicherheitsgurt nicht angelegt ist.

Bei einer Fahrzeuggeschwindigkeit von weniger als ca. 20 km/h leuchtet die Kontrolllampe ß im zentralen Display auf, wenn ein Rücksitz belegt und der Sicherheitsgurt nicht angelegt ist. Gleichzeitig erscheint die Grafik 8 oder 9, die jedes Mal, wenn einer der hinteren Sicherheitsgurte geschlossen oder geöffnet wird, für etwa 60 Sekunden erscheint.

Wenn die Fahrzeuggeschwindigkeit 20 km/h überschreitet, wenn einer der hinteren Sicherheitsgurte gelöst ist oder während der Fahrt gelöst wird:

- Die Kontrolllampe ß leuchtet im zentralen Display auf;

und

- Ertönt 120 Sekunden lang ein Piepton;

und

- Die Grafik 8 oder 9 wird ungefähr 180 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz wechselt zu rot.

Sicherheitsgurt-Erinnerung hinten, langes Fahrgestell

(Fortsetzung)

Vergewissern Sie sich stets, dass alle Fondinsassen richtig angeschnallt sind und dass die angezeigte Anzahl angelegter Sicherheitsgurte der Anzahl der besetzten Rücksitze entspricht.

Hinweis: In einigen Fällen kann die Warnungen je nach Fahrzeug aktiviert werden, wenn ein Gegenstand auf einem der Rücksitze abgelegt wird.

Achten Sie beim Wiedereinbau eines Sitzes im Fahrzeug darauf, den Sitzstecker wieder anzuschließen. Ist dies nicht der Fall, werden die Informationen zum Gurtschloss nicht im Bild 10 oder, je nach Fahrzeug 11, angezeigt.

Wenn einer oder mehrere Rücksitze nicht mit dem Fahrzeug verbunden sind, wird die Meldung „Rücksitz nicht verbunden“ etwa fünf Sekunden lang auf der Instrumententafel angezeigt:

- bei eingeschalteter Zündung, wenn mindestens einer der Sitze nicht angeschlossen ist;

- bei eingeschalteter Zündung, wenn ein Sitz nicht angeschlossen ist.

Jeder der nicht angeschlossenen Sitze ist in der Grafik 10 oder 11 mit einem weißen Kreuz gekennzeichnet.

Wenn ein Sitz auf der Grafik 10 oder 11 durch ein weißes Kreuz angezeigt wird, während er sich im Fahrzeug befindet,

Der Stecker des Sitzes muss gemäß der Vorgehensweise für den Wiedereinbau des Sitzes wieder angeschlossen werden. RÜCKSITZE: Langes Fahrgestell.

Wenn es weiterhin angezeigt wird, wenden Sie sich an einen Vertragspartner.

Wenn ein Fehler bei der Verbindung des Sitzes mit dem Fahrzeug vorliegt, wird die Meldung „Sitzverbindung prüfen“ auf der Instrumententafel angezeigt, begleitet von der Grafik 10 oder 11 mit einem weißen Kreuz und der  Warnleuchte .

Wenden Sie sich an einen Vertragspartner.

Höheneinstellung der vorderen Sicherheitsgurte

Stellen Sie mithilfe des Knopfs 12 die Höhe des Gurts so ein, dass der Schultergurt wie oben gezeigt verläuft. Drücken Sie auf den Knopf 12 und verschieben Sie den Gurt nach oben oder nach unten. Vergewissern Sie sich, dass der Sicherheitsgurt richtig eingerastet ist, nachdem Sie ihn angelegt haben.

Open Sesame“-Version des vorderen Beifahrer-Sicherheitsgurts

Den Gurt 13 langsam abrollen.

Die verschiebbare Schlosszunge 14 in den Schlossrahmen 15 einrasten.

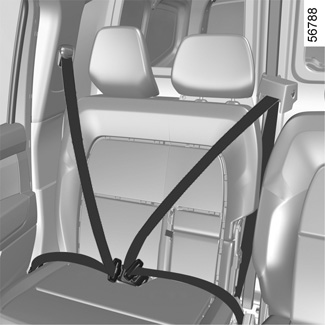

Ausführung mit Sitzbank für zwei

Unter normalen Nutzungsbedingungen, schließen Sie den Gurt des mittleren Sitzplatzes, wenn dieser nicht besetzt ist.

Seitliche Sicherheitsgurte 16 hinten

(normales Fahrgestell)

Sie werden in der gleichen Weise angelegt, eingestellt und gelöst wie die Gurte der Vordersitze.

Sicherheitsgurt hinten Mitte

(normales Fahrgestell)

Rollen Sie den Gurt 17 langsam aus seiner Aufnahme 18 ab.

Rasten Sie die Schlosszunge 21 in den schwarzen Schlossrahmen ein 22.

Die letzte Schlosszunge 20 in das rote Gurtschloss 19 einrasten.

Zur Aufbewahrung den Sicherheitsgurt in das Gehäuse 18 einzuführen und die Schlosszunge 21 am Magneten B befestigen.

Prüfen Sie die Position und die Funktion der hinteren Sicherheitsgurte nach jeglicher Verstellung der Rücksitze.

Seitliche Sicherheitsgurte 23 der zweiten Sitzreihe

(langes Fahrgestell)

Sie werden in der gleichen Weise angelegt, eingestellt und gelöst wie die Gurte der Vordersitze.

Verstellmöglichkeiten der Rücksitze RÜCKSITZE: Langes Fahrgestell.

Sicherheitsgurt zweite Reihe hinten Mitte

(langes Fahrgestell)

Rollen Sie den Gurt 25 langsam aus seiner Aufnahme 24 ab.

Rasten Sie die Schlosszunge 26 in den schwarzen Schlossrahmen ein 27.

Die letzte Schlosszunge 29 in das rote Gurtschloss 28 einrasten.

Zur Aufbewahrung den Sicherheitsgurt in das Gehäuse 24 einführen und, je nach Fahrzeug, die Schlosszunge 26 am Magneten C befestigen.

Sicherheitsgurte 30 der dritten Sitzreihe hinten

(langes Fahrgestell)

Sie werden in der gleichen Weise angelegt, eingestellt und gelöst wie die Gurte der Vordersitze.

Prüfen Sie die Position und die Funktion der hinteren Sicherheitsgurte nach jeglicher Verstellung der Rücksitze.

Die nachfolgenden Anweisungen gelten für die Sicherheitsgurte sowohl der vorderen als auch der hinteren Sitzplätze.

- Es dürfen keinerlei Änderungen an den Original-Rückhaltesystemen - Sicherheitsgurte, Sitze und deren Befestigungen - vorgenommen werden. Für spezielle Arbeiten (z.B. Montage von Kindersitzen) wenden Sie sich bitte an einen Vertragspartner.

- Keine Vorrichtungen verwenden, die das Spiel des Gurtes vergrößern (Wäscheklammern, Clips usw.), da ein zu lockerer Sicherheitsgurt bei einem Unfall zu Verletzungen führen kann.

- Der Schultergurt darf niemals unter Ihrem Arm hindurch oder hinter Ihrem Rücken verlaufen.

- Verwenden Sie niemals einen Gurt zum Anschnallen mehrerer Personen und halten Sie niemals ein Baby oder Kleinkind mit dem Gurt auf Ihrem Schoß.

- Die Gurte dürfen nicht verdreht sein.

- Nach einem Unfall müssen alle Rückhaltesysteme überprüft und gegebenenfalls ausgetauscht werden. Wechseln Sie die Gurte ebenfalls aus, sobald diese auch nur die geringste Beschädigung oder Verschleißspuren aufweisen.

- Beim Wiederhochklappen der Rücksitzbank darauf achten, dass die Sicherheitsgurte korrekt verlaufen und die Gurtschlösser richtig liegen, damit sie ordnungsgemäß genutzt werden können.

- Stecken Sie die Schlosszunge in den entsprechenden Kontaktschalter.

- Achten Sie darauf, dass nichts in das Gurtschloss gelangt und damit zu einer Beeinträchtigung der Gurtfunktion führen könnte.

- Vergewissern Sie sich, dass das Gurtschloss richtig positioniert ist (es darf weder von Personen noch Gegenständen versteckt, eingequetscht, zerdrückt werden).
