TRANSPORT VON GEGENSTÄNDEN IM GEPÄCKRAUM
Transportgut stets so in den Gepäckraum einräumen, dass die größte Fläche angelehnt ist an: | |

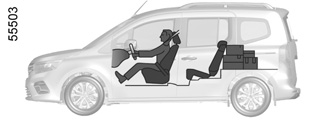

- die Rückenlehne der hinteren Sitzbank bei normaler Beladung (Beispiel A); |
|

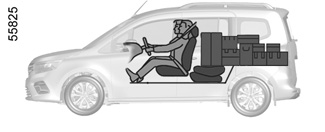

- die Lehnen der Vordersitze mit den umgeklappten Rücksitzlehnen für maximale Beladung (Beispiel B); |
|
- die Vordersitzlehnen, wenn die Rücksitze der zweiten und/oder dritten Reihe umgeklappt oder ausgebaut wurden RÜCKSITZE: Verstellmöglichkeiten (Beispiel C). | |
Sicherstellen, dass die zu transportierenden Gegenstände gleichmäßig im Laderaum verteilt sind. Wenn Sie Gegenstände auf die umgeklappte Rückenlehne laden möchten, müssen Sie die Kopfstützen entfernen, bevor Sie die Rückenlehne umklappen; dadurch kann die Rückenlehne maximal nach vorne gegen das Sitzbankkissen gedrückt werden. | |
Auf den Rücksitzen dürfen keine schweren Gegenstände transportiert werden, wenn die Sitzlehnen in die Tischposition geklappt sind.
Die Gegenstände mit dem größten Gewicht sollten immer direkt auf dem Gepäckraumboden aufliegen. Ist das Fahrzeug mit Verzurrösen 1 am Gepäckraumboden ausgestattet, nutzen Sie diese zum Fixieren transportierter Gegenstände. Das Ladegut ist so zu sichern, dass bei heftigem Bremsen keinerlei Gegenstände nach vorne auf die Insassen geschleudert werden können. Rasten Sie die Schlosszungen der hinteren Sicherheitsgurte stets in die Gurtschlösser ein, auch wenn sie nicht benutzt werden.
Transport von Gegenständen im Gepäckraum
Je nach Fahrzeug können die Ringe 2 und 3 dazu verwendet werden, Gegenstände während des Transports zu sichern. Anzahl und Anordnung der Ringe können je nach Fahrzeug unterschiedlich sein.
Besonderheit Ausführung Kastenwagen
Drehringe 3:
F max: 400 daN
Die Ösen 2 dienen ausschließlich dazu, das Kippen einer Ladung zu verhindern. Diese muss vorrangig an den Befestigungsösen 3 am Bodenblech des Fahrzeugs verzurrt werden.
Vergewissern Sie sich vor dem Starten des Motors zu Ihrer Sicherheit, dass alle Fahrzeugtüren ordnungsgemäß geschlossen sind.
Bei Fahrten mit geöffneter hinterer rechter Flügeltür verzurren Sie immer die transportierten Ladungen. Auch wenn die linke Tür zubleibt, müssen die transportierten Lasten festgezurrt werden. Das Offenlassen der rechten hinteren Flügeltür während der Fahrt muss eine Ausnahme bleiben.
Beachten Sie in jedem Fall die geltenden gesetzlichen Vorschriften.
Es besteht die Gefahr, dass Lasten auf die Straße fallen.
„Open Sesame“-Version
Verwenden Sie je nach Breite und Länge der im hinteren Laderaum beförderten Gegenstände die Beifahrertür- und die seitlichen Schiebetüröffnungen.
Drehen Sie dazu die Trennwand 4. Bitte beachten Sie die Vorgehensweise beim Drehen der Trennwand SCHWENKBARE TRENNWAND.
Durchführung 8 und Dachgepäckträger 7
(je nach Fahrzeug)
Je nach Länge der im Laderaum transportieren Gegenstände können Sie die Durchführung 8 oder den Dachgepäckträger 7 verwenden.
Gebrauchsposition
Ziehen Sie, während sich der Dachgepäckträger in Verstauposition befindet, den Hebel 6 nach unten, um den Dachgepäckträger zu entriegeln. Halten Sie anschließend den Dachgepäckträger 5 und ziehen Sie ihn zu sich, bis er einrastet (Bewegung C).
Der Dachgepäckträger rastet automatisch ein. Überprüfen Sie die korrekte Verriegelung
Sichern Sie die transportierten Lasten immer mit den Ringen 9.
Stellen Sie sicher, dass Sie die maximal zulässige Länge und die maximal zulässige Zuladung einhalten.
Bereiten Sie eventuell erforderliche Schutzmaßnahmen vor und passen Sie Ihre Fahrweise an, um die Bewegung der transportierten Last zu minimieren und eine Beschädigung des Fahrzeugs oder der Last zu vermeiden.
Ablageposition
Ziehen Sie, während sich der Dachgepäckträger in funktionsbereiter Position befindet, den Griff 6 nach unten, um den Dachgepäckträger zu entriegeln. Halten Sie den Dachgepäckträger 5 und drücken Sie ihn nach oben, bis er einrastet (Bewegung D).
Der Dachgepäckträger rastet automatisch ein. Überprüfen Sie die korrekte Verriegelung.
Maximal zulässige Zuladung auf dem Dachgepäckträger 7: 30 kg gleichmäßig verteilt.
Maximale Ladungslänge:
- Standardfahrgestell: 2 Meter;
- Langes Fahrgestell: 2,5 Meter.
Stellen Sie beim Umgang mit dem Dachgepäckträger sicher, dass sich niemand in der Nähe der beweglichen Teile befindet.
