Luftdüsen: Luftauslässe

  • 1
  • 2
  • 3
  • 4
  • 5

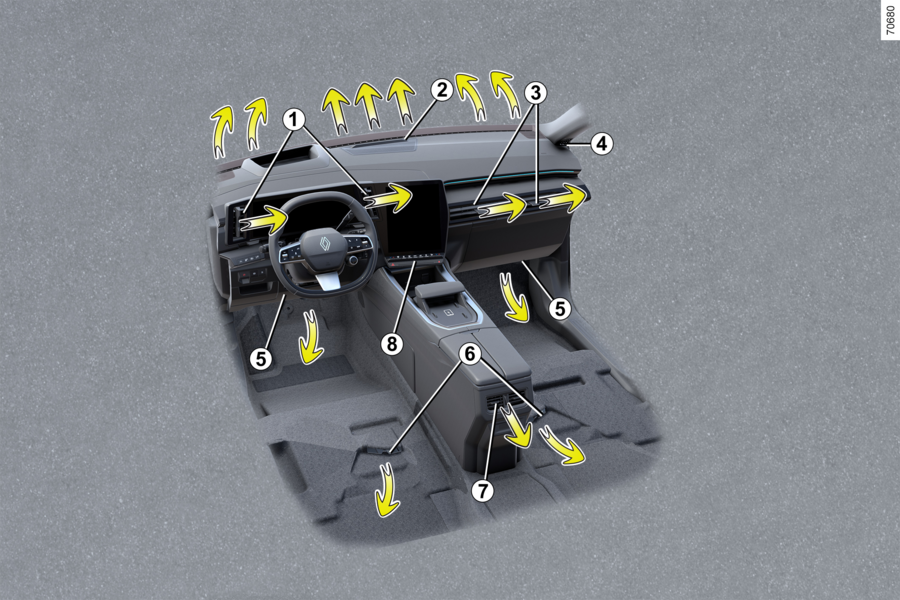

Luftdüsen: Luftauslässe

1.
Belüftungsdüsen in der Fahrerposition
2.
Belüftungsdüsen für Frontscheibe
3.
Beifahrer-Luftdüsen
4.
Entlüftungsöffnung für Seitenfenster
5.
Warmluftdüsen zu den vorderen Fußräumen
6.
Warmluftdüsen zu den hinteren Fußräumen
7.
Zentrale Belüftungsdüsen für den hinteren Beifahrer.
8.
Bedienteil

Fahrer-Luftdüsen 1

Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Lüftungsdüsen 1 mit den Schiebern 9.
Zum Schließen: Bewegen Sie den Schieber 10 vom Lenkrad weg über den Widerstandspunkt hinaus.
Zum Öffnen: Bewegen Sie den Schieber 10 in Richtung des Lenkrads.

Beifahrer-Luftdüsen 3

Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Lüftungsdüsen 11 mit den Registerkarten.
Schließen: Bewegen Sie die Registerkarte 11 über den Widerstandspunkt hinaus zur Außenseite der Frontscheibe hin.
Öffnen: Bewegen Sie den Schieber 11 zur Innenseite der Frontscheibe.
Tipp
Bringen Sie keine Gegenstände an den Lüftungsschlitzen an (z. B. Telefonhalterung).
Beschädigungsgefahr.
Luftmenge
Um den Luftstrom der Lüftungsschlitze 1 und 3 zu steuern, drücken oder heben Sie den Regler 12 auf das gewünschte Niveau.
Verwenden Sie zum Entfernen schlechter Gerüche im Fahrzeug nur hierfür vorgesehene Mittel. Wenden Sie sich an einen Vertragspartner.
Warnung
Keine Mittel in das Lüftungssystem des Fahrzeugs einsprühen (zum Beispiel im Fall schlechter Gerüche…).
Gefahr einer Beschädigung oder eines Brandes.

Rücksitze

(je nach Fahrzeug)
Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Lüftungsdüsen 7 mit den Registerkarten.
Luftmenge
Um den Durchfluss der Belüftungsdüsen 7 zu überprüfen, drehen Sie den Knopf 13 entsprechend der gewünschten Öffnung:
  • nach rechts: maximaler Luftstrom;
  • nach links: geschlossen.
Tipp
Bringen Sie keine Gegenstände an den Lüftungsschlitzen an (z. B. Telefonhalterung).
Beschädigungsgefahr.
Warnung
Keine Mittel in das Lüftungssystem des Fahrzeugs einsprühen (zum Beispiel im Fall schlechter Gerüche…).
Gefahr einer Beschädigung oder eines Brandes.
