RÜCKFAHRKAMERA

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsweise

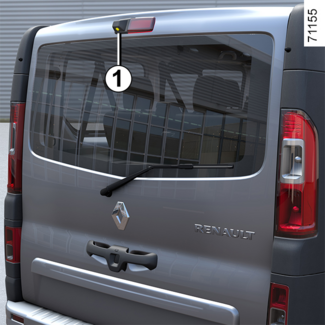

Beim Einlegen des Rückwärtsgangs übermittelt die Kamera 1, die sich an der Heckklappe oder an der hinteren Flügeltür (fahrzeugabhängig) befindet, ein Bild des rückwärtigen Bereichs des Fahrzeugs auf den Rückspiegel 2 oder auf das Multimedia-Display 3 (fahrzeugabhängig), zusammen mit zwei beweglichen oder feststehenden Maßlinien 4 und 5.

Hinweis: Darauf achten, dass die Rückfahrkamera nicht verdeckt ist (durch Schmutz, Matsch, Schnee, Kondensation usw.).

Diese Funktion dient als zusätzliche Fahrhilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Bei allen Fahrmanövern sicherstellen, dass sich keine kleinen, schmalen und/oder sich bewegenden Hindernisse (Kinder, Tiere, Kinderwagen, Fahrräder, Begrenzungssteine, Pfosten usw.) im toten Winkel befinden.

Einstellungen

(je nach Fahrzeug)

Bei laufendem Motor können Sie über das Multimedia-Display 3 Hilfslinien hinzufügen oder entfernen und die Kamerabildeinstellungen (Helligkeit, Kontrast usw.) anpassen. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Bewegliche Maßlinie 4

(je nach Fahrzeug)

Sie wird blau auf dem Multimedia-Display 3 angezeigt. Diese Maßlinie gibt je nach Lenkeinschlag die Fahrtrichtung an.

Feste Maßlinie 5

Die feste Maßlinie besteht aus Markierungen in den Farben AB und C, die den Abstand zum Fahrzeugheck angeben:

- A (rot): ca. 30 cm Abstand zum Fahrzeug;

- B (gelb): ca. 70 cm Abstand zum Fahrzeug;

- C (grün): ca. 150 cm Abstand zum Fahrzeug.

Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerichteten Räder an.

Dieses System wird zunächst anhand einer oder mehrerer Maßlinien verwendet (bewegliche für Fahrtrichtung, feste für Abstand). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfängers, um das Fahrzeug präzise abzustellen.

Funktionsstörungen

Wenn der Rückwärtsgang eingelegt ist und ein Funktionsfehler erkannt wird, wird auf dem Multimedia-Bildschirm vorübergehend ein schwarzer Bildschirm 3 angezeigt.

Ursächlich hierfür kann eine die Kamera oder den Bildschirm beeinträchtigende Störung sein (Klarheit, Standbild, verzögerte Kommunikation usw.).

Wenn die vorübergehende Anzeige des schwarzen Bildschirms bestehen bleibt, wenden Sie sich bitte an einen Vertragspartner.

Am Display wird ein spiegelverkehrtes Bild angezeigt.

Die Orientierungslinien entsprechen einer auf eine ebene Fläche projizierten Darstellung. Überlagern diese ein senkrecht stehendes oder auf dem Boden liegendes Objekt, dürfen sie nicht berücksichtigt werden.

Gegenstände, die am Rand des Displays erscheinen, werden möglicherweise verzerrt dargestellt.

Bei zu starkem Licht (Schnee, Fahrzeug in der Sonne usw.) kann das Kamerabild beeinträchtigt werden.

Wenn die hinteren Türen offen oder schlecht geschlossen sind, wird die Meldung „Heckklappe offen“ angezeigt, und je nach Fahrzeug verschwindet das Kameradisplay.

Unterschied zwischen der geschätzten Entfernung und der tatsächlichen Entfernung

Rückwärtsfahrt in Richtung einer steilen Steigung

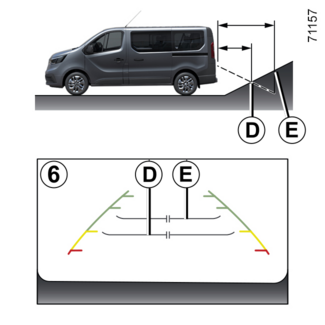

Die festen Maßlinien 6 zeigen Objekte näher, als sie tatsächlich sind.

Die auf dem Display angezeigten Objekte sind auf der Steigung tatsächlich weiter weg.

Wenn das Display ein Objekt bei D anzeigt, liegt die tatsächliche Entfernung des Objekts bei E.

Rückwärtsfahrt in Richtung eines steilen Gefälles

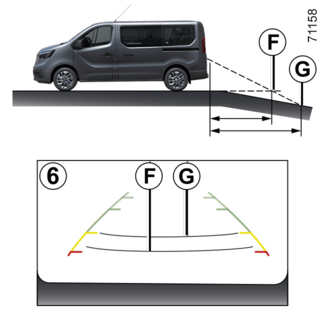

Die festen Maßlinien 6 zeigen Objekte in weiteren Entfernungen als sie tatsächlich sind.

Daher sind die auf dem Bildschirm angezeigten Objekte tatsächlich näher auf dem Abhang.

Wenn das Display ein Objekt bei G anzeigt, liegt die tatsächliche Entfernung des Objekts bei F.

Rückwärtsfahrt in Richtung eines hervorstehenden Objekts

Position H erscheint weiter als Position J auf dem Bildschirm. Dennoch hat Position H die gleiche Entfernung wie Position K.

Die von den festen und beweglichen Maßlinien angegebene Fahrtrichtung berücksichtigt die Höhe des Objekts nicht. Es besteht also die Gefahr, dass das Fahrzeug beim Rückwärtsfahren in Richtung Position K gegen das Objekt stößt.
