RÜCKFAHRKAMERA

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsweise

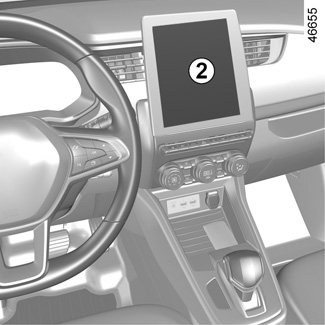

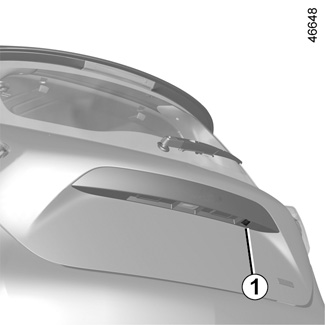

Fährt das Fahrzeug rückwärts, überträgt die Kamera 1 am Gepäckraumdeckel eine um zwei Leitlinien 3 und 4 (fest und beweglich) ergänzte Darstellung des Bereichs hinter dem Fahrzeugheck auf das Multimedia-Display 2.

Dieses System verwendet mehrere Leitlinien für den Betrieb (beweglich für den Lenkeinschlag und fest für die Entfernung). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfängers, um das Fahrzeug präzise abzustellen.

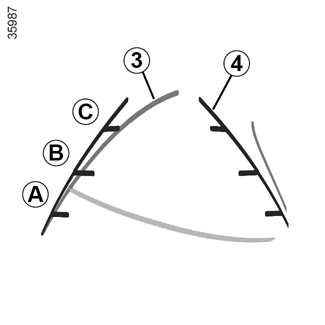

Feste Maßlinie 3

Die feste Maßlinie besteht aus Markierungen in den Farben AB und C, die den Abstand zum Fahrzeugheck angeben:

- A (rot): ca. 30 cm Abstand zum Fahrzeug;

- B (gelb): ca. 70 cm Abstand zum Fahrzeug;

- C(grün): ca. 150 cm Abstand zum Fahrzeug.

Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerichteten Räder an.

Bewegliche Maßlinie 4

Dies wird blau im Multimedia-Display 2 angezeigt. Diese Maßlinie gibt je nach Lenkeinschlag die Fahrtrichtung an.

Besonderheit

Darauf achten, dass die Kamera nicht verdeckt ist (durch Schmutz, Schlamm, Schnee, Beschlag,...).

Aktivierung, Deaktivierung der Rückfahrkamera

Bei stehendem Fahrzeug und laufendem Motor können Sie vom Multimedia-Display 2 aus die Hilfslinien hinzufügen oder entfernen und die Kamerabildeinstellungen (Helligkeit, Kontrast usw.) anpassen. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Bei jedem Fahrzeugstart wird der beim Abschalten des Motors für die Funktion gewählte Modus aktiviert.

Am Display wird ein spiegelverkehrtes Bild wie in einem Rückspiegel angezeigt.

Die Orientierungslinien entsprechen einer auf eine ebene Fläche projizierten Darstellung. Überlagern diese ein senkrecht stehendes oder auf dem Boden liegendes Objekt, dürfen sie nicht berücksichtigt werden.

Gegenstände, die am Rand des Displays erscheinen, werden möglicherweise verzerrt dargestellt.

Bei zu hellem Licht (Schnee, Fahrzeug in der Sonne usw.) kann das Kamerabild beeinträchtigt werden.

Wenn die Heckklappe offen oder nicht richtig geschlossen ist, erscheint die Meldung „Heckklappe ist offen“ und das Kamerabild verschwindet.

Diese Funktion ist eine zusätzliche Hilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Bei allen Fahrmanövern sicherstellen, dass sich keine kleinen, schmalen und/oder sich bewegenden Hindernisse (Kinder, Tiere, Kinderwagen, Fahrräder, Begrenzungssteine, Pfosten usw.) im toten Winkel befinden.

Unterschied zwischen der geschätzten Entfernung und der tatsächlichen Entfernung

Rückwärtsfahrt in Richtung einer steilen Steigung

Die festen Maßlinien 3 zeigen Objekte näher, als sie tatsächlich sind.

Die auf dem Display angezeigten Objekte sind auf der Steigung tatsächlich weiter weg.

Wenn das Display ein Objekt bei D anzeigt, liegt die tatsächliche Entfernung des Objekts bei E.

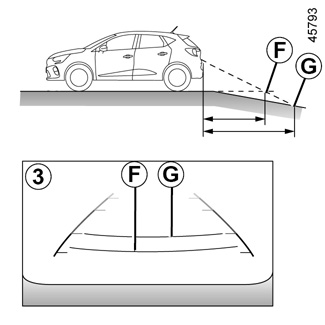

Rückwärtsfahrt in Richtung eines steilen Gefälles

Die festen Maßlinien 3 zeigen Objekte in weiteren Entfernungen als sie tatsächlich sind.

Daher sind die auf dem Bildschirm angezeigten Objekte tatsächlich näher auf dem Abhang.

Wenn das Display ein Objekt bei G anzeigt, liegt die tatsächliche Entfernung des Objekts bei F.

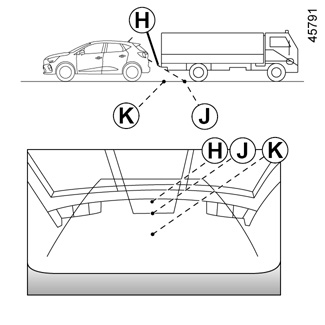

Rückwärtsfahrt in Richtung eines hervorstehenden Objekts

Position H erscheint weiter als Position J auf dem Bildschirm. Dennoch hat Position H die gleiche Entfernung wie Position K.

Die von den festen und beweglichen Maßlinien angegebene Fahrtrichtung berücksichtigt die Höhe des Objekts nicht. Es besteht also die Gefahr, dass das Fahrzeug beim Rückwärtsfahren in Richtung Position K gegen das Objekt stößt.
