Luftdüsen: Luftauslässe

  • 1
  • 2
  • 3
  • 4
  • 5

Luftdüsen: Luftauslässe

Luftauslässe

1
Entlüftungsöffnung für Seitenfenster
2
Seitliche Luftdüsen
3
Belüftungsdüsen für die Frontscheibe
4
Luftdüsen in Armaturenbrettmitte
5
Warmluftdüsen zu den vorderen Fußräumen
6
Bedienteil
7
Je nach Fahrzeug Luftdüsen zu den hinteren Fußräumen
8
Luftdüsen der hinteren Konsole (je nach Fahrzeug)

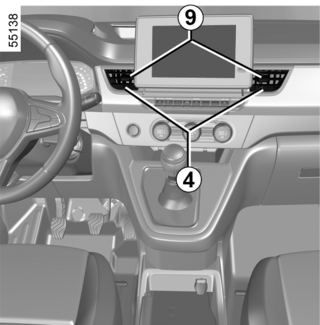

Luftdüsen in Armaturenbrettmitte 4

Luftmenge
Schließen: Bewegen Sie den Schieber 9 bis zum Widerstandspunkt zur Fahrzeugaußenseite hin.
Zum Öffnen schieben Sie das Bedienelement 9 zur Fahrzeuginnenseite hin.
Ausrichtung
Bewegen Sie den Cursor 9 an die gewünschte Stelle.

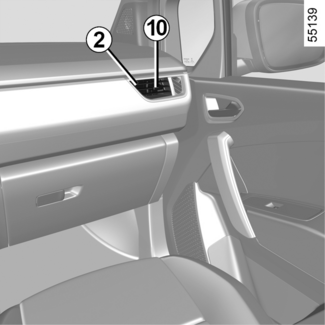

Seitliche Luftdüsen 2

Luftmenge
Schließen: Bewegen Sie den Schieber 10 zur Fahrzeuginnenseite.
Öffnen: Bewegen Sie den Schieber 10 bis zum Widerstandspunkt zur Fahrzeugaußenseite hin.
Ausrichtung
Bewegen Sie den Cursor 10 an die gewünschte Stelle.
Tipp
Bringen Sie keine Gegenstände an den Lüftungsschlitzen an (z. B. Telefonhalterung).
Beschädigungsgefahr.
Warnung
Keine Mittel in das Lüftungssystem des Fahrzeugs einsprühen (zum Beispiel im Fall schlechter Gerüche…).
Gefahr einer Beschädigung oder eines Brandes.

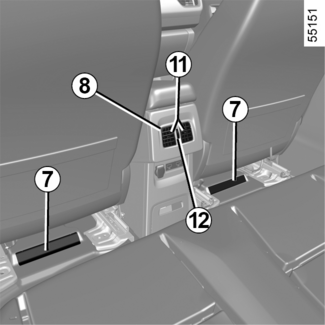

Rücksitze

(je nach Fahrzeug)
Warmluftdüsen zu den Fußräumen 7.

Luftdüsen der hinteren Konsole 8

(je nach Fahrzeug)
Ausrichtung rechts/links
Bewegen Sie das Bedienelement 11.
Ausrichtung oben/unten
Bewegen Sie das Bedienelement 11.
Luftmenge
Drehen Sie den Bedienknopf 12:
nach oben: maximaler Durchfluss;
nach unten: geschlossen.
